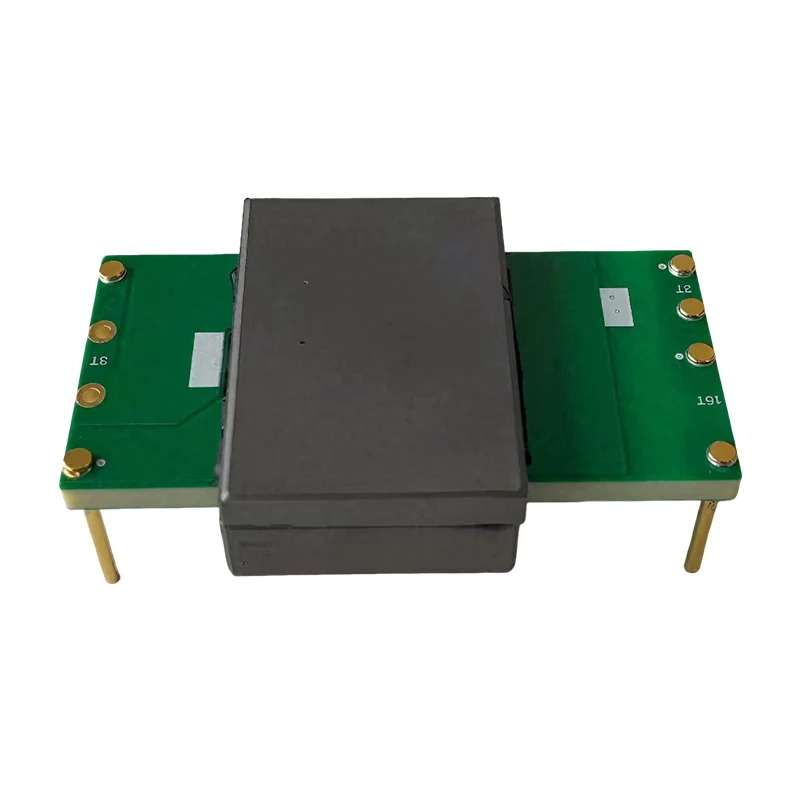

EKcraft Planar Transformer propose des services professionnels de production, de fabrication et d’approvisionnement sur le marché mondial. Ce transformateur est un nouveau type de transformateur qui utilise des cartes de circuits imprimés (PCB) multicouches ou des feuilles de cuivre plates comme enroulements. Il a une petite taille, un poids léger, un rendement élevé et une faible élévation de température. Nous proposons des commandes en gros et bénéficions des prix d'approvisionnement direct d'usine. Contactez-nous dès maintenant pour un devis.
Ce transformateur planaire a ses enroulements gravés ou pressés sur le PCB (carte de circuit imprimé), combinés à un noyau de ferrite plat, qui raccourcit considérablement la longueur du trajet magnétique, réduit les pertes de cuivre et de fer. Ce transformateur planaire adopte une conception aplatie, avec un volume de 1/3 à 1/5 de celui des transformateurs traditionnels, et le poids est réduit de plus de 50 %, adapté au petit espace interne de l'équipement. Les enroulements du transformateur planaire sont des feuilles de cuivre larges et fines, qui augmentent efficacement la surface et réduisent considérablement l'influence de l'effet cutané, ce qui le rend très approprié pour les alimentations à découpage haute fréquence (niveau de centaines de kHz à MHz). Ce transformateur planaire peut répondre à la recherche de la technologie moderne de l'électronique de puissance en matière de haute fréquence, de rendement élevé et de densité de puissance élevée.
|
Avantages en termes de performances |
Densité de puissance élevée |
|
Avantages matériels |
Haute fiabilité et haute cohérence |
|
Avantages structurels |
Design plat, facile à intégrer |
|
Fonctionnel Avantages |
Haute efficacité et excellentes caractéristiques haute fréquence |
Il est appliqué aux commutateurs réseau, aux routeurs, aux adaptateurs d'alimentation pour ordinateurs portables, aux téléviseurs LCD, aux onduleurs photovoltaïques, aux entraînements de moteurs industriels, etc.
|
Plage de puissance |
10W-5000W |
|
Tensions d'entrée et de sortie |
Entrée 5 V-400 V, sortie 1,8 V-220 V |
|
Fréquence de fonctionnement |
20KHz-2MHz |
|
Efficacité |
90 % à 98 % (pleine charge) |
|
Augmentation de la température |
À pleine charge≤40℃（Température ambiante 25℃） |
|
Qualité d'isolation |
Classe B (130 ℃), classe H (180 ℃) |
|
Tension d'isolement |
1 kV à 10 kV（rms） |
D’autres types que ceux énumérés ci-dessus peuvent être produits selon les besoins du client.
