EKcraft Air Core Inductor propose des services professionnels de production, de fabrication et de fourniture au marché mondial. Cet inducteur à noyau d'air n'a pas d'effet de saturation magnétique, une excellente linéarité et une faible perte haute fréquence. Nous proposons des commandes en gros et bénéficions des prix d'approvisionnement direct d'usine. Contactez-nous dès maintenant pour un devis.

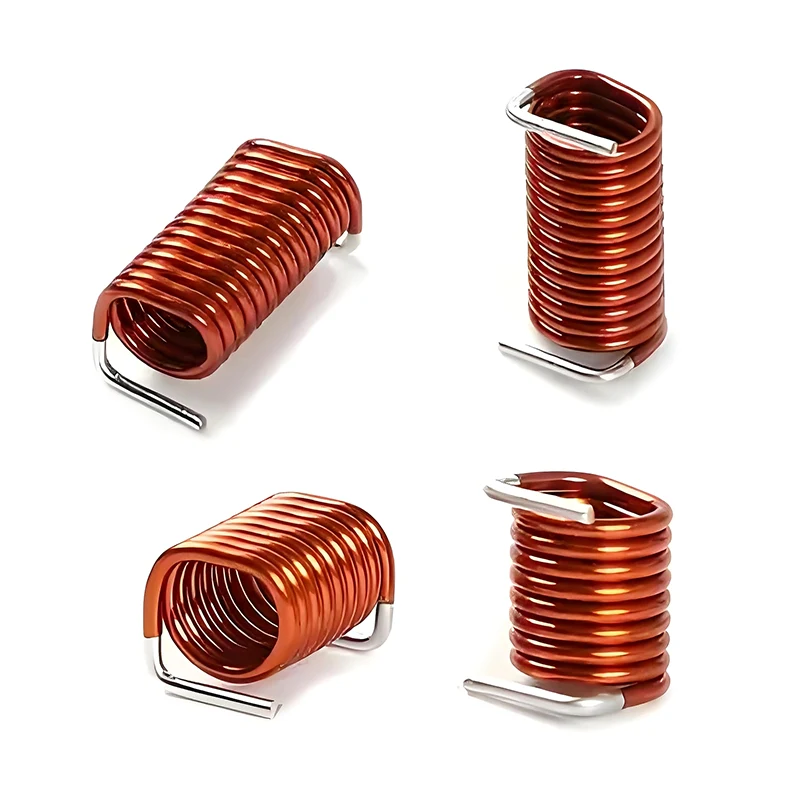

Un inducteur à noyau d'air est un composant d'inducteur sans noyau de fer magnétique à l'intérieur. Son chemin magnétique est principalement composé d’air. Par conséquent, l'inducteur à noyau d'air évite la perte par hystérésis et la perte par courants de Foucault, et sa fréquence de fonctionnement peut être très élevée. Étant donné que la perméabilité magnétique provient de l'air, la valeur d'inductance (L) ne change pas avec le courant, il n'y a pas de phénomène de saturation magnétique et elle peut maintenir la valeur d'inductance stable même lorsqu'un courant important le traverse. Par conséquent, cet inducteur à noyau d'air est parfaitement adapté à une utilisation dans les applications de filtrage et d'alimentation impliquant des courants élevés ou des fluctuations de courant importantes.
|
Avantages en termes de performances |
Aucun effet de saturation magnétique, aucune perte d'hystérésis magnétique, non perte par courants de Foucault |
|
Avantages matériels |
Haute conductivité, résistant à l'usure |
|
Avantages structurels |
Haute fiabilité |
|
Fonctionnel Avantages |
Travailler à une fréquence extrêmement élevée |
Appliqué aux amplificateurs de puissance RF, aux réseaux d'adaptation d'impédance, aux circuits de réglage d'antenne, aux oscillateurs LC, aux filtres, etc.
|
Inductance (L) |
6nH - 30mH, tolérance ±5% à ±20% |
|
Facteur de qualité (valeur Q) |
Gamme haute fréquence : 100 - 400 MHz ; 95 - 230 |
|
Résistance au courant continu (DCR) |
≤2,11 mΩ |
|
Courant nominal |
1A-57A |
|
Coefficient de température |
40 ℃ ~ 120 ℃ |
D’autres types que ceux énumérés ci-dessus peuvent être produits selon les besoins du client.
1. Lors de son utilisation, il convient de noter que son champ magnétique de rayonnement peut provoquer des interférences avec les circuits sensibles à proximité. Dans de tels cas, il est nécessaire de maintenir une distance ou d’ajouter un blindage.
2. Évitez les impacts externes ou les compressions sur la bobine pour éviter toute modification de sa forme géométrique, qui pourrait entraîner des variations de la valeur de l'inductance.
